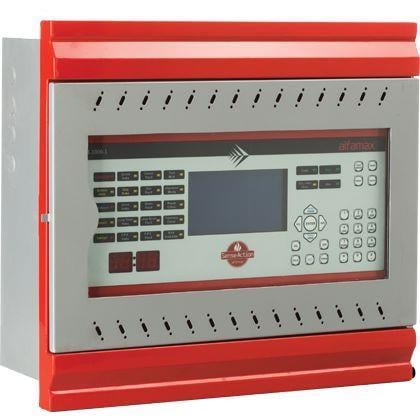

ALFAMAX C-1000-4 4X ZONE YANGIN ALGILAMA PANELİ
AX-04/4 4 Zonlu Konvansiyonel Yangın Alarm Santrali
AX-04/4 Konvansiyonel Yangın Panelleri 4 bölgeli SMD devre kart uygulaması ile tasarlanmış ve geliştirilmiştir.
Sistemde yangın yada arıza bilgisi panel üzerinde bölge (zone) bazında görülür. Sistemin kurulu bulunduğu bina bölümlere ayrılmıştır. Bu bölümleme kat bazında yada bina bazında yapılabilir. Sistemde kablo tesisatı, oluşturulacak bölge sayısına göre yapılır. Her bölgeye en fazla 20 detektör bağlanabilmektedir. İstenildiği kadar yangın ihbar butonu kullanılabilir. Siren kablosu panelden ayrı olarak çekilir. Sistemde kablo çekimi, bölgelerin oluşturulması, sistemde kullanılacak elemanların yerleşimi aşağıdaki diyagramda görüldüğü gibi yapılır.
Küçük ölçekli uygulamalar için ekonomik çözümler sunan, modern bir dış görünüme sahip ve yüzey montaj teknolojisi üretim tekniği ile üretilen konvansiyonel sistem yangın alarm santrallarıdır.
TEMEL ÖZELLİKLER
EN54 Standartlarında Tasarım ve Test
Membran Panelli
Her Zone için Alarm ve Hata LED’i
24V Akü Kapasiteli
Alarm ve Hata Röle Çıkışları
Harici 24Vdc Besleme Çıkışı
Güvenli ve Hızlı Haberleşme
Topraklama Hatası Algılama
Şebeke ve Akü Hata Uyarıları
Tahliye Anahtarı
Tuş Takımı Kilidi
Zon’ları devre dışı bırakabilme
Tek Kişi ile Test Yapabilme
Tüm Konvansiyonel algılama ve uyarı Cihazları ile uyumlu
Tekrarlama Panel Bağlantısı
Bölgeleri Teste Alabilme
Gece Gündüz Modu
Tüm Hata Kodlarını Denetleyebilme
Tahliye Butonu ile Sirenleri aktive edebilme
Yüzeye Montaj
Sessiz Butonu ile Sirenleri Susturabilme
Algılama Zone Sayısı 4,8,16
1 Bölgeye bağlanabilecek duman, ısı Alev Detektörü 20 Adet
1 Bölgeye Bağlanabilecek Gaz ve Beam Detektörü Sınırsız
1 Bölgeye Bağlanabilecek Buton Sayısı Sınırsız
TEKNİK ÖZELLİKLERİ
Panel Beslemesi: 220 (+- 10% ) VAC 50/60 Hz
Çalışma Gerilimi: 24 VDC
Çalışma Sıcaklığı: -10 oC +55 oC (%95 Nem)
Koruma Sınıfı: IP 30
Uygulama Alanı: Bina içi kullanımı
Akü:2 Adet 12VDC 4Amph.
Akü Şarj Akımı:0.5 MA
Çıkış Devreleri:
Yangın Alarm Çıkışı
İzlenebilir(4.7Kohm)
Voltaj: Max: 27V DC
Akım: 400mA
Röle Kontakları ayarlanabilir(NO/NC)
Siren Çıkışı:
İzlenebilir(4.7Kohm)4 Adet
Voltaj: Max: 27V DC
Akım: 400mA
Röle Kontakları ayarlanabilir(NO/NC)
